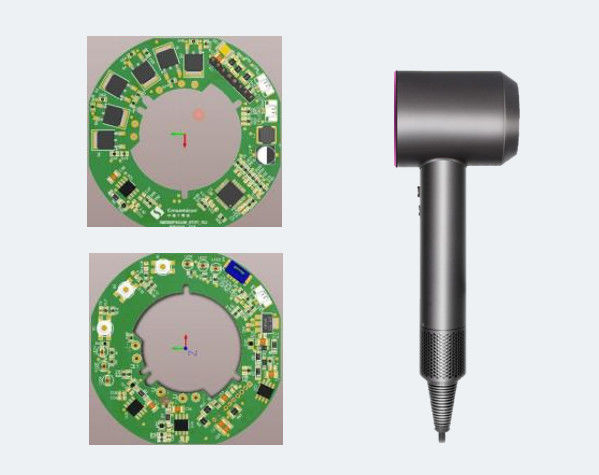

PCBA con IPM de puente completo para secador de pelo con FOC de alta presión, alta velocidad y no inductiva
En la solución de IPM de puente completo del secador de pelo FOC de alto voltaje, alta velocidad y no inductivo, IPM de puente completo significa módulo de energía integrado de puente completo.IPM de puente completo es un componente electrónico modular que integra las funciones de los componentes de conmutación de energía, circuito de accionamiento y circuito de protección requeridos por la topología de puente completo.
El IPM de puente completo se utiliza comúnmente en aplicaciones de alta potencia y alto voltaje, como motores sin escobillas, inversores y sistemas de energía.capacidades de conversión de potencia de alto rendimiento y reducir el número de componentes externos en el sistema y la complejidad de las líneas de conexión.
En la solución de IPM de puente completo FOC no inductiva de alto voltaje y alta velocidad, el IPM de puente completo es responsable de conducir y controlar los dispositivos de conmutación de energía en la topología de puente completo.La topología de puente completo consiste en cuatro componentes de conmutación de energía (generalmente MOSFET o IGBT) y sus circuitos de accionamiento y protección que los acompañanAl controlar el estado de conmutación de estos dispositivos de conmutación de potencia, se puede lograr un control FOC no inductivo de alta tensión y alta velocidad de los motores sin escobillas.
El IPM de puente completo ofrece muchas ventajas, incluyendo paquete compacto, baja resistencia, baja inductancia, alta eficiencia y alta confiabilidad.mejorar la integración del sistema, y proporcionan una mejor protección de circuitos y capacidades de gestión térmica, mejorando así el rendimiento y la fiabilidad de las soluciones de secadores de pelo FOC no inductivos de alto voltaje y alta velocidad.
| Descripción | Capacidad |
| Tipo de motor | Motor sin escobillas |
| velocidad de rotación | Las demás partidas |
| Funciones de protección | Protección contra sobrecorriente, sobrepresión, sobre temperatura, tuyeros y otras protecciones |
| Aplicación | Productos de motor sin escobillas trifásicos |
-- Chip SOC de control principal altamente integrado, amplificador operativo multicanal, comparador, ADC de alta velocidad, etc., agiliza los circuitos periféricos.
Control de FOC no inductivo, muestreo de resistencia doble.
-- Control del anillo de potencia constante o del anillo de velocidad, control de temperatura integrado, control de engranajes, función de visualización, control de generación de iones negativos y otras soluciones integradas.
-- Comience la aceleración rápida, velocidad de hasta 100.000 rpm, viento fuerte, detección de bloqueo.
-- Sobre corriente, sobre presión, sobre temperatura, sobre tuyeros y otras protecciones, completamente a través de la prueba de rendimiento funcional de producción en masa.
-- Es adecuado para productos de motor sin escobillas de tres fases, como secadores de pelo de alta velocidad.
