El procesamiento de inserción DIP (Dual In-Line Package) es una técnica de fabricación utilizada para insertar componentes a través de agujeros en una placa de circuito impreso (PCB) que tiene agujeros preperforados.Los componentes DIP tienen cables o pines que se extienden desde la parte inferior y se insertan a través de los agujeros en el PCBEl procesamiento de la inserción DIP implica típicamente los siguientes pasos:
1. Preparación de PCB: El PCB se prepara para la inserción de componentes DIP. Esto implica garantizar que el PCB tenga agujeros pre-perforados en los lugares y tamaños correctos para acomodar los cables de los componentes DIP.
2Preparación de los componentes: los componentes DIP se preparan para su inserción. Esto puede implicar enderezar o alinear los cables de los componentes para garantizar que puedan insertarse fácilmente en los orificios de los PCB.
3.Inserción: cada componente DIP se inserta manualmente o automáticamente en los orificios correspondientes en el PCB.Los cables de los componentes se alinean cuidadosamente con los agujeros e insertan hasta que el cuerpo del componente descansa contra la superficie del PCB.
4. Aseguramiento: Una vez insertados los componentes DIP, se fijan al PCB para garantizar que permanezcan en su lugar durante los procesos de fabricación posteriores y el ciclo de vida del producto.Esto puede lograrse mediante varios métodos, como soldar, enroscar o usar adhesivo.

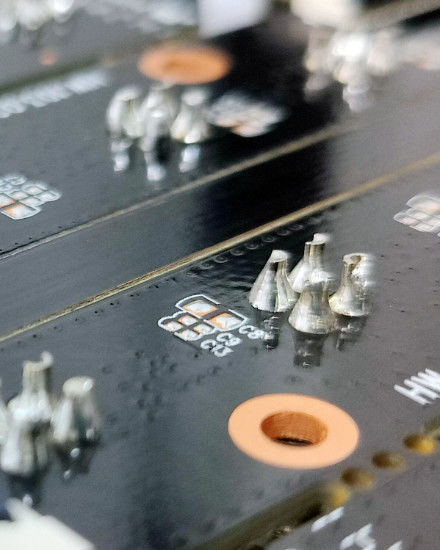

5. Soldadura: Después de que los componentes DIP se insertan y fijan, el PCB generalmente se somete a un proceso de soldadura para crear conexiones eléctricas confiables.Esto se puede hacer mediante soldadura de onda, soldadura selectiva o soldadura manual, según la configuración y los requisitos de producción.
6Inspección: una vez finalizada la soldadura, el PCB se somete a una inspección para verificar la calidad de las juntas de soldadura y la colocación de los componentes.o otros métodos de ensayo pueden emplearse para detectar cualquier defecto, desalineaciones o problemas de soldadura.
7Pruebas: El PCB ensamblado, con los componentes DIP insertados y soldados, puede someterse a pruebas funcionales o eléctricas para asegurarse de que cumple con las especificaciones requeridas y funciona como se pretende.
8. Ensamblaje final: Después de las pruebas, el PCB puede proceder al ensamblaje final, donde se agregan componentes y procesos adicionales para completar el producto.
DIP insert processing is commonly used for components that cannot be mounted using surface mount technology (SMT) or for applications where through-hole components are preferred due to their robustness or specific electrical requirements.
